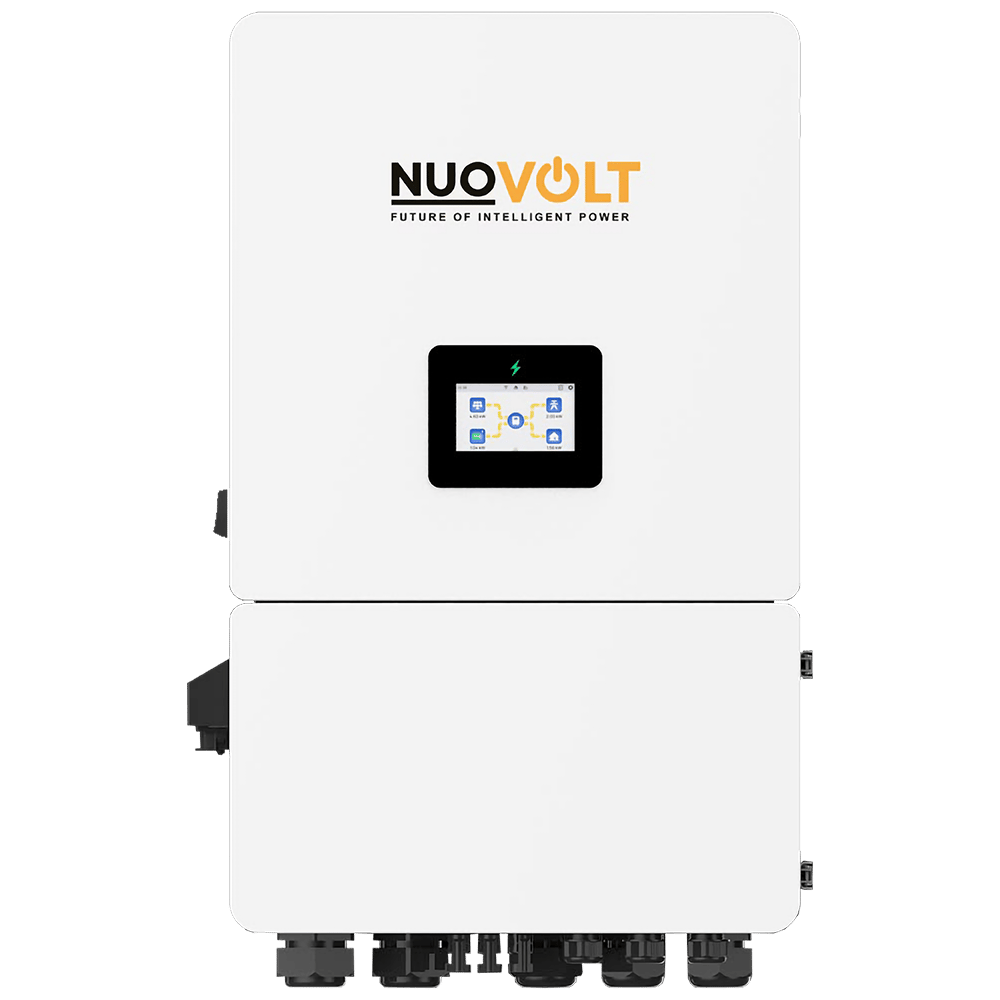

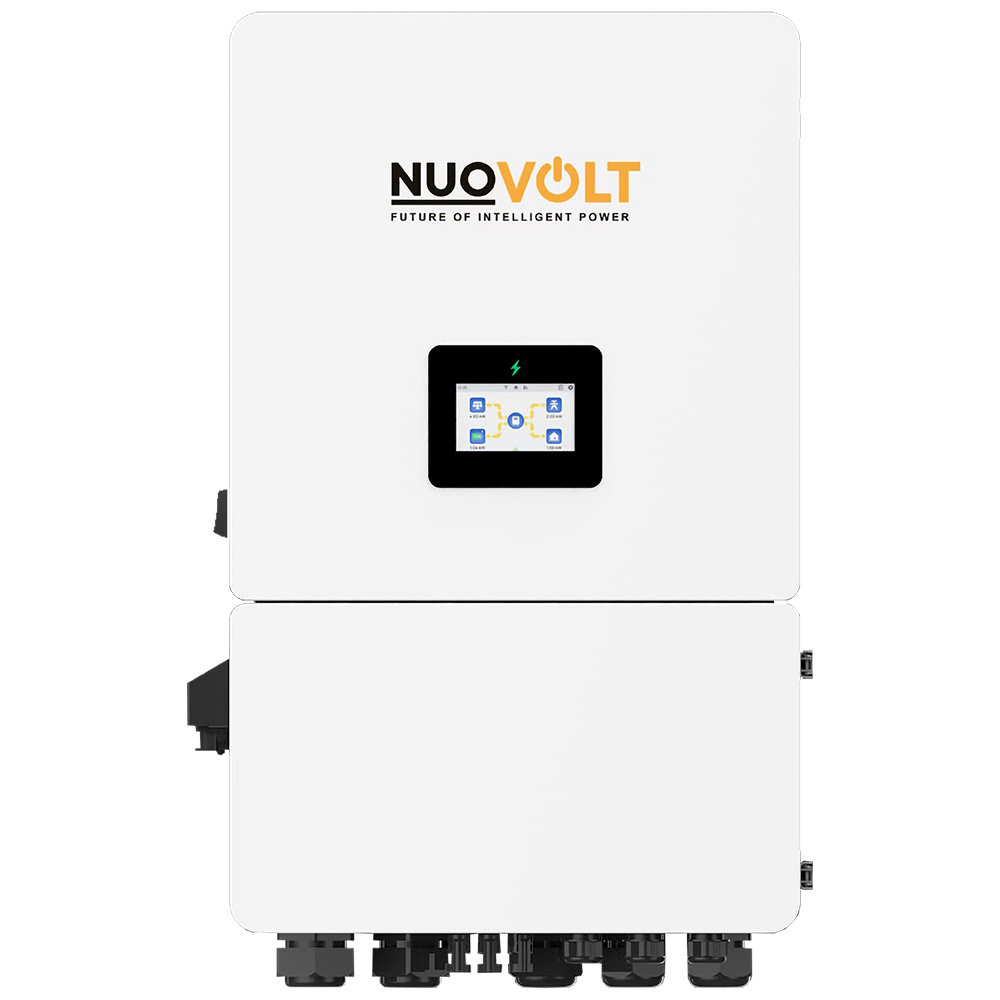

48V 15kW TRİFAZE HİBRİT ON-GRİT LV İNVERTER - HS15KLV

48V 15kW TRİFAZE HİBRİT ON-GRİT LV İNVERTER - HS15KLV (HS15KLV)

Marka : NUOVOLT

Fiyat : $ 3,246.72 + KDV

KDV Dahil : ₺ 194.218,79

TL Fiyat : ₺ 161.848,99(₺ 32.369,80 + KDV)

Telefonla Sipariş

Favorilere Ekle

İstek Listeme Ekle

Fiyat Düşünce Haber Ver

Gelince Haber Ver

Artır Azalt

DATASHEET KULLANIM KLAVUZU

NUO HS15KLV / HS20KLV HİBRİT ON-GRID İNVERTER

Uygulama: Konut ve Küçük Ölçekli Ticari / Endüstriyel Alanlar

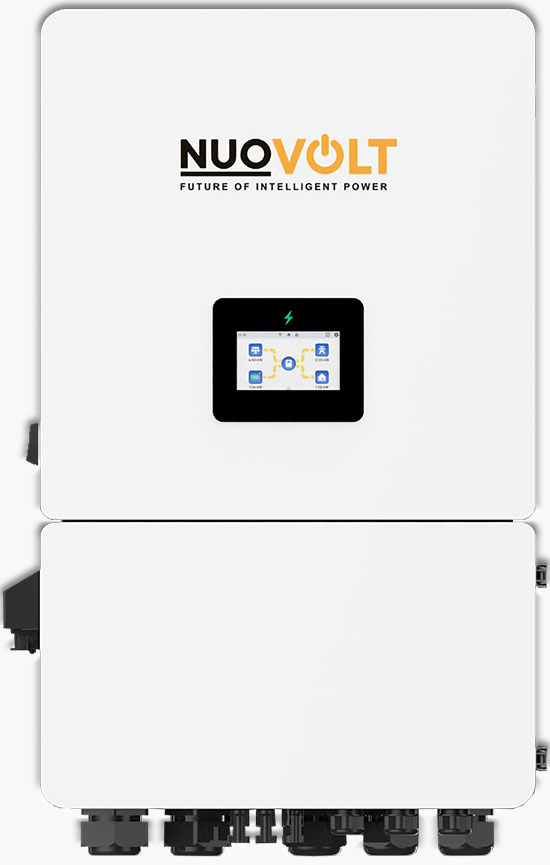

NUOVOLT HS15KLV ve HS20KLV hibrit on-grid inverter

ÜÇ FAZLI

& LV BATARYA

Özellikler

Mükemmel Performans

Maks. 30 kW PV giriş gücüne sahip 3 MPPT
20 A PV giriş akımı ile yüksek güçlü modül desteği
380 A'e kadar maks. şarj / deşarj akımı
45 A maks. şebeke geçiş akımı

Yüksek Esneklik

40-60V Lityum veya Kurşun-asit akü desteği
3 Fazlı dengesiz çıkış: Güneş enerjisi öz tüketim oranını artırır
Akıllı yük / jeneratör / AC Bağlantısı (AC Coupling) desteği
Şebekeye bağlı ve şebekeden bağımsız (off-grid) çalışma için maksimum 9 üniteye kadar paralel bağlantı

Akıllı Bakım

Kullanımı kolay, 4,3 inç renkli LCD dokunmatik ekran
Pil şarj / deşarj işlemleri için 6 zaman dilimi
Akıllı yönetim; yerel ve uzaktan izleme

Güvenlik ve Güvenilirlik

IP65: İç veya dış mekan kurulumu
Kurulum kolaylığı sağlayan MC4 PV konnektörleri
Çoklu dahili koruma özellikleri; isteğe bağlı AFCI 2.0 / RSD ve batarya devre kesici seçenekleri
Elektrik kesintilerine karşı koruma sağlayan, yedek güç moduna kesintisiz geçiş

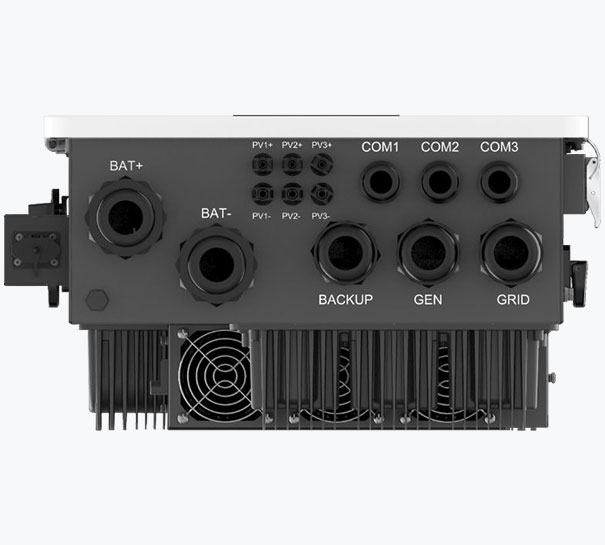

Alt Görünüm

Teknik Veriler

MODEL	HS15K/LV	HS20K/LV
VERİM
Maksimum Verim	97.60%
Avrupa Verimi	97.00%
PV (GÜNEŞ PANELİ) GİRİŞİ
Maksimum PV Kurulu Gücü	40,000W	40,000W
Maksimum Kullanılabilir PV Gücü	30,000W	30,000W
Maksimum PV Giriş Gerilimi	1,000V
Başlangıç Gerilimi	120V
MPPT Çalışma Gerilim Aralığı	160V-980V
MPPT Başına Maksimum Giriş Akımı	20A/20A/20A	20A/20A/20A
MPPT Başına Maksimum Kısa Devre Akımı	30A/30A/30A	30A/30A/30A
MPPT Sayısı	3	3
Her MPPT İçin String Sayısı	1/1/1	1/1/1
BATARYA GİRİŞ / ÇIKIŞI
Batarya Tipi	Lityum-iyon / Kurşun-asit
Batarya Giriş Sayısı	2*
Nominal Batarya Gerilimi	48V
Batarya Gerilim Aralığı	40V-60V
Maksimum Şarj / Deşarj Akımı	380A/350A	380A/380A
Maksimum Şarj / Deşarj Gücü	20,000W/18,000W	20,000W/20,000W
ŞEBEKE GİRİŞ / ÇIKIŞI
Nominal AC Çıkış Gücü	15,000W	20,000W
Maksimum Görünür AC Gücü	16,500VA	22,000VA
Nominal AC Çıkış Akımı	322.7A/321.7A/3*20.8A	330.3A/329A/3*27.8A
Maksimum AC Çıkış Akımı	3*25A	3*33.3A
Maksimum Tek Faz Gücü	8,500W	8,500W
Maksimum Şebeke Geçiş Akımı	45A
Nominal Gerilim	220V/380V; 230V/400V, 240V/415V 3W+N+PE
Nominal Frekans	50Hz/60Hz
Güç Faktörü	> Nominal güçte 0,99 (Ayarlanabilir 0,8 LD - 0,8 LG)
Toplam Harmonik Akım Bozulması (THDi)	< Anma gücünde %3
YEDEK GÜÇ (BACKUP) ÇIKIŞI
Nominal AC Çıkış Gücü	15,000W	20,000W
Maksimum Görünür AC Gücü	16,500VA	22,000VA
Nominal AC Çıkış Akımı	322.7A/321.7A/3*20.8A	330.3A/329A/3*27.8A
Maksimum AC Çıkış Akımı	3*25A	3*33.3A
Anlık Maksimum Görünür Çıkış Gücü	200% @ 10s	150% @ 10s
Nominal Gerilim	220V/380V; 230V/400V, 240V/415V 3W+N+PE
Nominal Frekans	50Hz/60Hz
Anahtarlama Süresi	<10ms (Tipik)
Toplam Harmonik Gerilim Bozulması (THDv)	< %100 R Yükte %3
JENERATÖR GİRİŞİ
Maksimum Giriş Gücü	30,000W
KORUMA ÖZELLİKLERİ
Koruma Sınıfı	Sınıf I
PV Ayırıcı Şalter	Evet
Ada Modu Koruması (Anti-Islanding)	Evet
Aşırı Akım Koruması	Evet
PV Ters Polarite Koruması	Evet
Aşırı Gerilim Koruması	Evet
Parafudr Koruması	DC Tip II, AC Tip II
Yalıtım Direnci İzleme	Evet
Kaçak Akım Koruması	Evet
Dahili Batarya Devre Kesicisi	400A, Opsiyonel
AFCI 2.0 / Hızlı Kapatma (RSD)	Opsiyonel
GENEL ÖZELLİKLER
Maksimum Çalışma Rakımı	4.000 m (>2.000 m değer düşümü)
Koruma Sınıfı (IP)	IP65
Çalışma Sıcaklığı Aralığı	-25°C~60°C (>45°C'de güç düşümü)
Bağıl Nem	0~100%
Soğutma Yöntemi	Akıllı Soğutma
Montaj Şekli	Duvar desteği
Boyutlar (G × Y × D)	460mm742mm266mm
Ağırlık	46.5kg
KULLANICI ARAYÜZÜ VE HABERLEŞME
Ekran	LED+LCD
Haberleşme Arayüzleri	RS485/CAN (BMS için), RS485 (Sayaç için), DRM'ler, CAN (paralel bağlantı için), 2DO, 2DI, USB (Wi-Fi/LAN için, Opsiyonel)
SERTİFİKALAR
Güvenlik	IEC/EN 62109-1/-2
Elektromanyetik Uyumluluk (EMC)	IEC/EN 61000-6-1/-2/-3/-4, IEC/EN 62920
Şebeke Standartları	IEC 61727/62116, IEC 60068, IEC 61683, EN50549-1/10, CEI 0-21
Garanti	5 Yıl / 10 Yıl (isteğe bağlı)

Notlar:

• Çıkış gerilimi ve frekans aralığı, farklı şebeke yönetmeliklerine bağlı olarak değişiklik gösterebilir.

• Teknik özellikler önceden bildirilmeksizin değiştirilebilir.

• * Yalnızca bir set terminal kullanılması durumunda, maksimum batarya şarj/deşarj akımı 250 A ile sınırlandırılacaktır.
